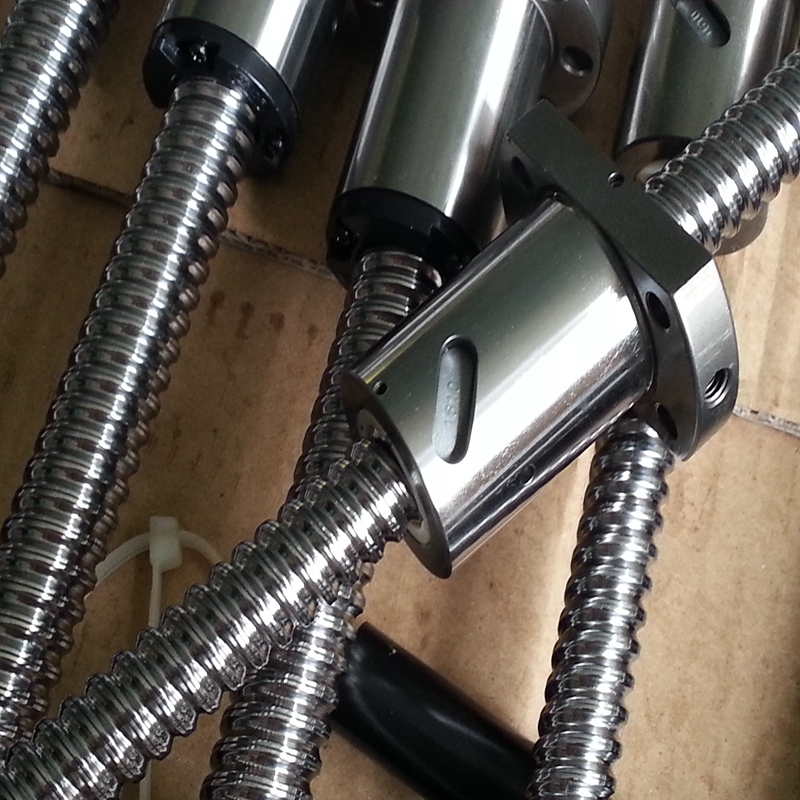

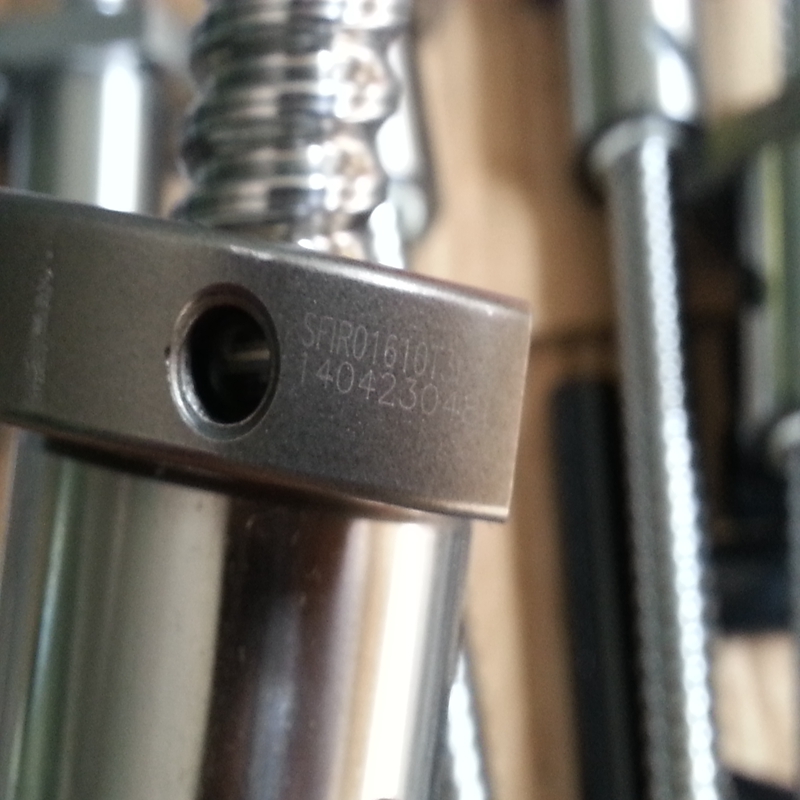

SFS1610滚珠丝杆,TBI滚珠丝杆SFS1610

产品品牌:台湾TBI滚珠丝杠
产品介绍:

SFS1610滚珠丝杠参数
型号:SFS1610
丝杆外径:15
导程:10
珠径:2.778
螺母外径:28
法兰直径:48
法兰的厚度:10
螺母的长度:47
安装孔之间的距离:38
法兰的宽度:40
珠圈数:2.8×1
动额定负荷:839
静额定负荷:1821
刚性:23。

【滚珠丝杠的载荷与载荷方向】
滚珠螺母是滚珠丝杠机构的核心部件。滚珠丝杠机构在运行时滚珠螺母不能承受径向载荷或扭矩载荷,只能承受沿丝杠轴向方向的载荷,而且要注意使作用在滚珠丝杠副上的轴向载荷通过丝杠轴心,设计时不能将径向负荷、扭矩载荷直接施加到螺母上,否则会大大缩短滚珠丝杠机构的寿命或导致运行不良,因为径向载荷或扭矩载荷会使丝杠发生弯曲,螺母中部分滚珠过载,从而导致传动不平稳、精度下降、寿命急剧缩短。丝杠承受的径向载荷主要是丝杠的自重。

SFS1610滚珠丝杆TBI滚珠丝杆SFS1610。

TBI滚珠丝杆,TBI直线导轨

东莞君驰机电设备有限公司(台湾TBI)

本公司专业销售台湾自动化传动部件,淘宝,阿里巴巴均有销售,如有需要,敬请咨询。

TBI滚珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭

矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。滚珠丝杆特点:高效率及可逆性,零背

隙及高刚性,可预测的长寿命,高导程精度,超静音,短交期,低起动扭矩及高顺畅.滚珠丝杆可以根据客户

要求定制.



TBI滚珠丝杆型号:
SCI系列:SCI01604-4 SCI01605-4 SCI02004-4 SCI02005-4 SCI02504-4 SCI02505-4 SCI02510-4 SCI03204-4 SCI03205-4 SCI03210-4 SCI04005-4 SCI04010-4 SCI05010-4 SCI06310-4 SCI08010-4
SFS系列:SFS01205-2.8 SFS01210-2.8 SFS01605-3.8 SFS01610-2.8 SFS01616-1.8 SFS01616-2.8 SFS01620-1.8 SFS02005-3.8 SFS02006-4.8 SFS02008-4.8 SFS02010-3.8 SFS02020-1.8 SFS02020-2.8 SFS02505-3.8 SFS02506-4.8 SFS02508-4.8 SFS02510-3.8 SFS02525-1.8 SFS02525-2.8 SFS03205-3.8 SFS03206-4.8 SFS03208-4.8 SFS03210-3.8 SFS03220-2.8 SFS03232-1.8 SFS03232-2.8 SFS04005-3.8 SFS04006-4.8 SFS04008-4.8 SFS04010-3.8 SFS04020-2.8 SFS04040-1.8 SFS04040-2.8 SFS05005-3.8 SFS05010-3.8 SFS05012-3.8 SFS05020-3.8 SFS05050-1.8 SFS05050-2.8 SFS06310-3.8 SFS06316-3.8 SFS06320-3.8 SFS08010-3.8 SFS08020-3.8 SFS10020-3.8
DFS系列:DFS01605-3.8 DFS01610-2.8 DFS02005-3.8 DFS02006-4.8 DFS02008-4.8 DFS02010-3.8 DFS02505-3.8 DFS02506-4.8 DFS02508-4.8 DFS02510-3.8 DFS03205-3.8 DFS03206-4.8 DFS03208-4.8 DFS03210-3.8 DFS03220-2.8 DFS04005-3.8 DFS04006-4.8 DFS04008-4.8 DFS04010-3.8 DFS04020-2.8 DFS05005-3.8 DFS05010-3.8 DFS05012-3.8 DFS05020-3.8 DFS06310-3.8 DFS06316-3.8 DFS06320-3.8 DFS08010-3.8 DFS08020-3.8 DFS10020-3.8
SFV系列:SFV01205-2.8 SFV01210-2.7 SFV01510-2.7 SFV01604-3.8 SFV01605-4.8 SFV01610-2.7 SFV02004-4.8 SFV02005-4.8 SFV02010-2.7 SFV02020-1.8 SFV02505-4.8 SFV02506-4.8 SFV02508-4.8 SFV02510-2.7 SFV02525-1.8 SFV03204-4.8 SFV03205-4.8 SFV03206-4.8 SFV03208-4.8 SFV03210-4.8 SFV03220-2.7 SFV04005-4.8 SFV04010-4.8 SFV04020-2.7 SFV05005-4.8 SFV05010-4.8 SFV05020-2.7 SFV06310-4.8 SFV06320-2.7 SFV08010-4.8 SFV08020-4.8 SFV08020-7.6
DFV系列:DFV01510-2.7 DFV01604-3.8 DFV01605-4.8 DFV01610-2.7 DFV02004-4.8 DFV02005-4.8 DFV02010-2.7 DFV02505-4.8 DFV02506-4.8 DFV02508-4.8 DFV02510-2.7 DFV03204-4.8 DFV03205-4.8 DFV03206-4.8 DFV03208-4.8 DFV03210-4.8 DFV03220-2.7 DFV04005-4.8 DFV04010-4.8 DFV04020-2.7 DFV05005-4.8 DFV05010-4.8 DFV05020-2.7 DFV06310-4.8 DFV06320-2.7 DFV08010-4.8 DFV08020-4.8 DFV08020-7.6
SFI系列:SFI01604-4 SFI01605-4 SFI01610-3 SFI02004-4 SFI02005-4 SFI0205T-4 SFI02504-4 SFI02505-4 SFI02510-4 SFI03204-4 SFI03205-4 SFI03210-4 SFI04005-4 SFI04010-4 SFI05010-4 SFI06310-4 SFI08010-4
DFI系列:DFI01604-4 DFI01605-4 DFI02004-4 DFI02005-4 DFI02504-4 DFI02505-4 DFI02510-4 DFI03204-4 DFI03205-4 DFI03210-4 DFI04005-4 DFI04010-4 DFI05010-4 DFI06310-4 DFI08010-4
SFU系列:SFU01204-4 SFU01604-4 SFU01605-4 SFU01610-4 SFU02004-4 SFU02005-4 SFU02504-4 SFU02505-4 SFU02506-4 SFU02508-4 SFU02510-4 SFU03204-4 SFU03205-4 SFU03206-4 SFU03208-4 SFU03210-4 SFU04005-4 SFU04006-4 SFU04008-4 SFU04010-4 SFU05010-4 SFU05020-4 SFU06310-4 SFU06320-4 SFU08010-4 SFU08020-4 SFU10020-4
DFU系列:DFU01604-4 DFU01605-4 DFU01610-4 DFU02004-4 DFU02005-4 DFU02504-4 DFU02505-4 DFU02506-4 DFU02508-4 DFU02510-4 DFU03204-4 DFU03205-4 DFU03206-4 DFU03208-4 DFU03210-4 DFU04005-4 DFU04006-4 DFU04008-4 DFU04010-4 DFU05010-4 DFU05020-4 DFU06310-4 DFU06320-4 DFU08010-4 DFU08020-4 DFU10020-4
SFT系列:SFT02005-5 SFT02505-5 SFT02510-2.5 SFT03205-5 SFT03206-5 SFT03208-5 SFT03210-5 SFT03220-2.5 SFT04005-5 SFT04010-5 SFT04020-2.5 SFT05010-5 SFT05020-2.5 SFT06310-5 SFT06320-2.5 SFT08010-5 SFT08020-5 SFT08020-7.5
DFT系列:DFT02005-5 DFT02505-5 DFT02510-2.5 DFT03205-5 DFT03206-5 DFT03208-5 DFT03210-5 DFT03220-2.5 DFT04005-5 DFT04010-5 DFT04020-2.5 DFT05010-5 DFT05020-2.5 DFT06310-5 DFT06320-2.5 DFT08010-5 DFT08020-5
SFE系列:SFE01616-3 SFE01616-6 SFE01632-3 SFE01632-6 SFE02020-3 SFE02020-6 SFE02040-3 SFE02040-6 SFE02525-3 SFE02525-6 SFE02550-3 SFE02550-6 SFE03232-3 SFE03232-6 SFE03264-3 SFE03264-6 SFE04040-3 SFE04040-6 SFE05050-3 SFE05050-6
SFM系列:SFM03205-4 SFM0325T-4 SFM03205-4 SFM0325T-4
SFK系列:SFK00401 SFK00601 SFK00801 SFK00802 SFK0082.5 SFK01002 SFK01004 SFK01202 SFK01402 SFK01602
BSH系列:BSHR0082.5-2.5 BSHR01002-3.5 BSHR01004-2.5 BSHR01204-3.5 BSHR01205-3.5 BSHR01404-3.5 BSHR01604-3 BSHR01605-3 BSHR02005-3 BSHR02505-4

TBI滚珠丝杆的特性
  研磨滚珠丝杠采用了数控中频淬火,以确保硬度层的深度均匀一致,又通过精密螺纹磨床加工,其精度可达P1——P2级。由于选用德国浮动式返向器,特别是钢球在返向过程中跨越滚道(即进入返向器后与滚道非接触),从而保证我司提供的滚珠丝杠副在高速工作状态下噪音大大降低的特性。
我们提供的轧制滚珠丝杠,完全从THOMSON NEFF德国公司进口,特点是螺纹滚道最终硬度为HRc58-62,表面光洁度非常高,滚道齿形均匀一致,中径一致性非常好,特别是材料的纹理与螺纹方向相一致。由于采用数控中频淬火,可保证滚道工作面有效硬化层深度(DOS)为1--2mm,更重要的其误差曲线为线性,通过数控补偿可将其精度提高到P4、P3级甚至到P2级。
珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。其有以下几项特征:
1、圆滑的动作性
  滚珠丝杆具有比滑动丝杆更高的效率,所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。滚珠丝杆即使给予预压,亦能维持圆滑的动作特性。
2、无背隙与高刚性
  滚珠丝杆采用哥德式(Gothic arch)满槽形状、轴方向间隙调整至极小亦能轻易转动。
TBI滚珠丝杆的优异耐久性
又于1个或者2个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。
3、优异的耐久性
  TBI以积累多年的滚珠丝杆之生产技术为基础,采用严谨的材料籍高度热处理及加工技术,可供给耐久性的制品。
4、 与滑动丝杠副相比驱动力矩为1/3
5、 滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。
6、 高精度的保证
滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度?湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
7、微进给可能
滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
8、无侧隙、刚性高
滚珠丝杆可以加预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加预压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
9、高速进给可能
滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。 精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。

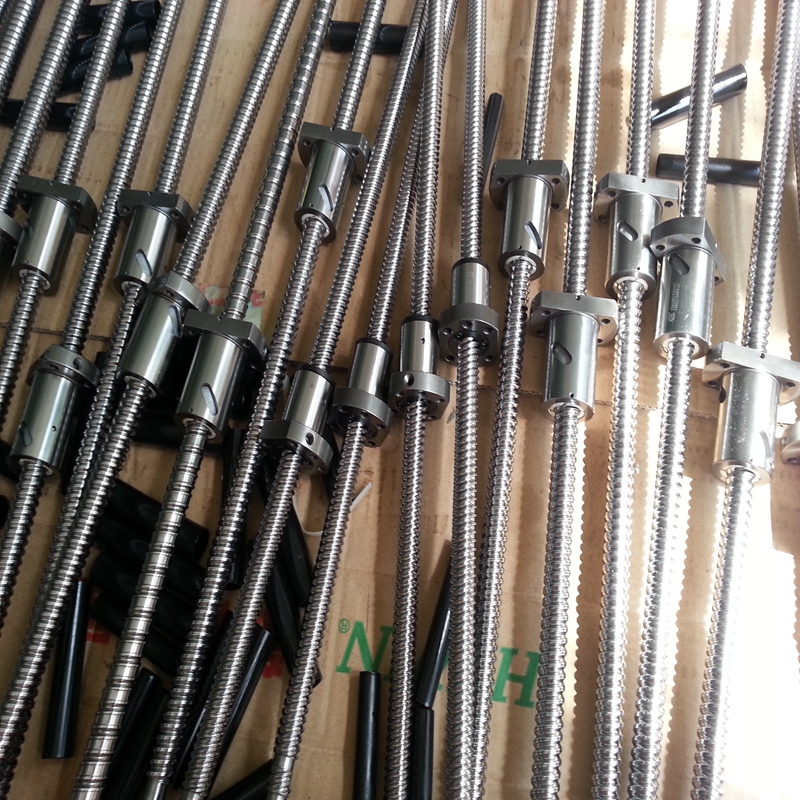

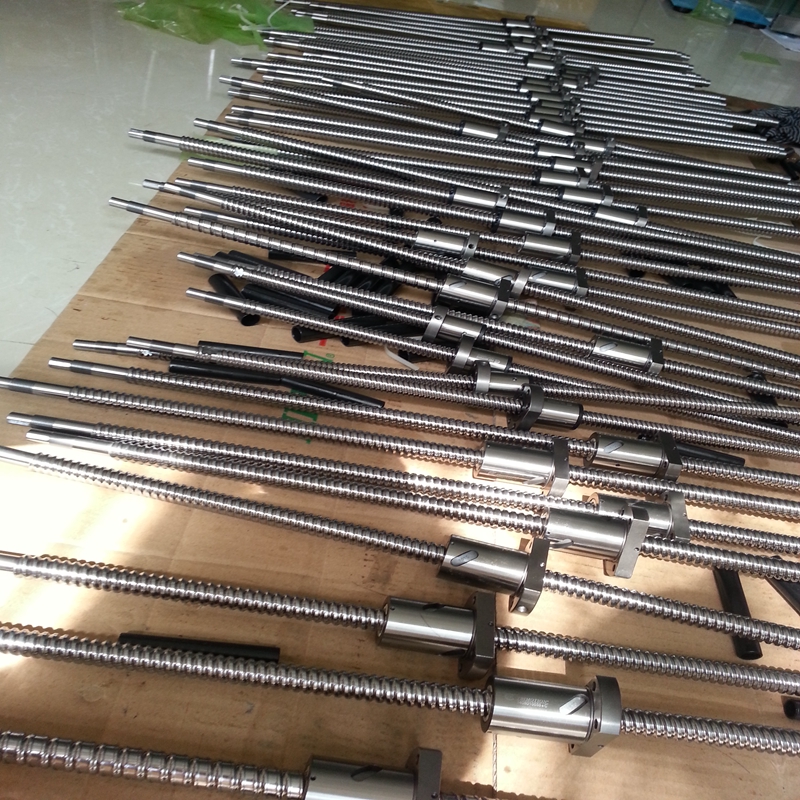

TBI滚珠丝杆SFS1610,台湾TBI滚珠丝杆现货供应,型号齐全,台湾原装正品,研磨丝杆都有备货,TBI滚珠

丝杠轴承以多年来所累积制品技术为基础,从材料、热外理、制造、检查至出货,都是以严谨的品保制度来加

以管理,因此具有高信赖性。 TBI公司是世界知名的大型丝杠制造商;其丝杆最大特点是滚轧丝杆技术先质

优价廉,大量被使用于雕刻机、绕线机、木工机床、数控机床等设备上;TBI丝杆常规产品有配备现货;免费

提供设计选型和技术咨询!本公司大量低价批发供应台湾全球滚珠TBI滚珠丝杆,品质保障,价格有优势!

东莞君驰科技备有大量TBI的现货库存,品种齐全、品质优良,公司一贯秉着质量至上、信誉第一、服务周

到、价格合理的宗旨,公司郑重承诺:所有进口轴承和直线导轨皆为原装正品,假一赔十。团队全体成员随时

恭候各位同仁光临我司、参观指导。

【贴心的服务】
我们以最好的质量,最优的价格为您提供最完善的服务!顾客的满意是我们服务的宗旨,顾客的信赖是我们永远的追求!
我们将会更加努力进取,争取我们的产品遍部全国各地每个角落。多年来我们凭借良好的质量和信誉,已于几百家客户建立了长期合作的关系。 常年备有大量的现货库存,设有大型现代化立体仓库,优秀的销售团队,专业的进口滚珠丝杆工程师,快捷的物流配送,为客户提供全天候通关配货。
请需要滚珠丝杠的朋友联系:孙 生 联系电话:13537075075。

客服QQ:1827445325(一) 635572465(二)

东莞市君驰机电设备有限公司专业为您提供SFS1610滚珠丝杆,TBI滚珠丝杆SFS1610,如有需要,可直接联系:
