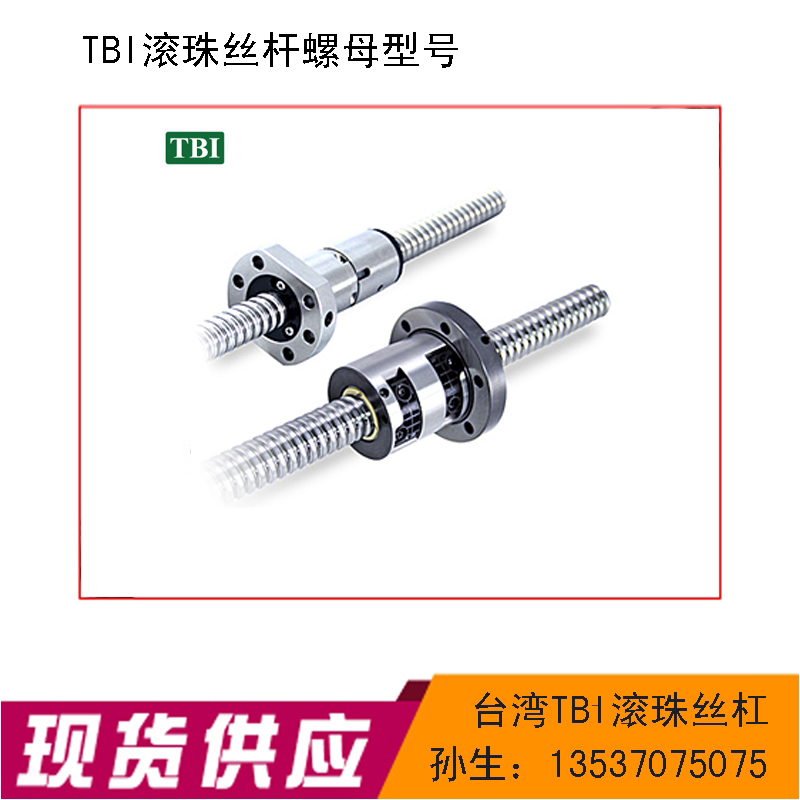

TBI滚珠丝杆简介/台湾TBI滚珠螺杆螺母型号/公称代号

产品品牌:台湾TBI滚珠丝杠
产品介绍:

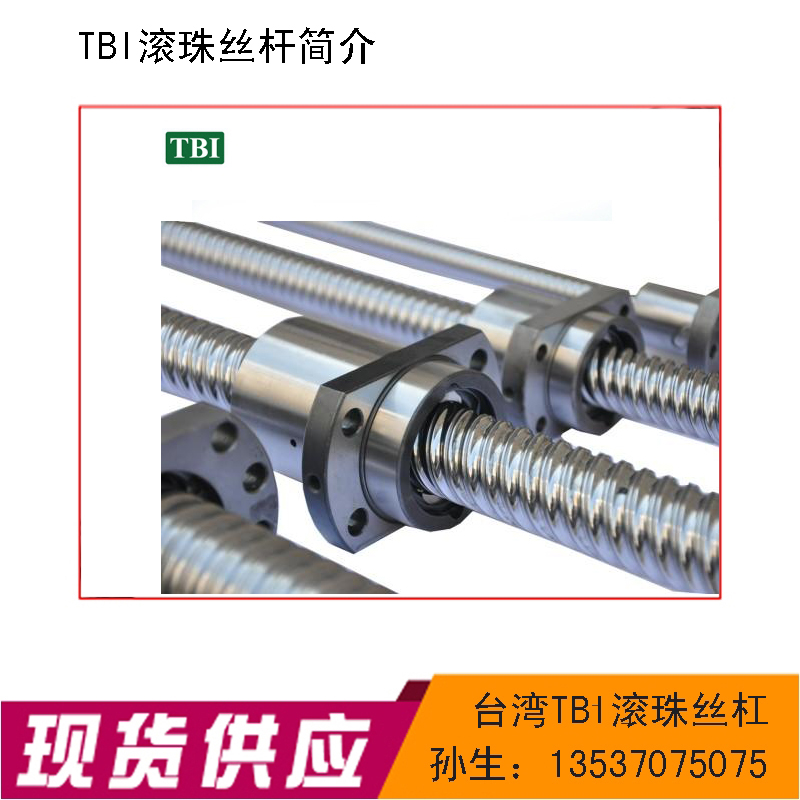

TBI滚珠丝杆简介
全球传动科技股份有限公司(TBI MOTION) 成立TBI MOTION同时整合TBI的专业製造技术及COMTOP的行销体系以展新的面貌引领市场。
TBI滚珠丝杆是以多年来所累绩的制品技术甚而,从材料,热我理、制造、检查到出货,者是以严谨的品保制度来加以管理,因此具有高信赖性。
TBI滚珠丝杆的产品特性:
圆滑的动作性
滚珠螺桿具有比滑动螺桿更高的效率,所需扭矩只有 30% 以下。可轻易将直线运动变换為回转运动.
优异的耐久性
TBI滚珠螺桿以累积多年的滚珠螺桿之生产技术荷基础,採用严谨的材料藉由高度热处理及加工技术,可供给耐久性的製品。滚珠螺桿即使给与预压,亦能维持圆滑的动作特性。
无背隙与高刚性
滚珠螺杆,採用哥德式 (Gothic arch) 沟槽形状、轴方向间隙调整至极小亦能轻易转动。又於一个或两个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。
循环方式
外循环的方式提供较顺畅之钢珠迴流、较低噪音。对於高导程及大直径滚珠螺桿提供较佳的工作品质。内循环构造的优点,使螺帽外径為精巧的「圆周型」。因此适合内部空间较小的机器。

滚珠丝杆概述

滚珠丝杠螺母副的传动间隙是轴向间隙,为保证反向传动精度和丝杠的刚度,必须消除轴向间隙。消除间隙的方法常采用双螺母结构,利用两个螺母的相对轴向位移,使两个滚珠螺母中的滚珠分别贴紧在螺旋滚道的两个相反的侧面上。用这种方法预紧消除轴向间隙时,应注意预紧力不宜过大,过大的预紧力将导致空载力矩增加,从而降低传动效率,缩短使用寿命。此外还要消除丝杠安装部分和驱动部分的间隙。

常用的丝杠螺母型号:

微型滚丝杠的有:205T滚珠丝杆、0801滚珠丝杆、082.5滚珠丝杠、0601滚珠丝杆、0401滚珠丝杠、0802滚珠丝杠、1002滚珠丝杆、1004滚珠丝杠、。

雕刻机常用的型号:1205滚珠丝杆、1210滚珠丝杆、1402滚珠丝杆、1510滚珠丝杠、1520滚珠丝杠、1610滚珠丝杠、1616滚珠丝杆、1602滚珠丝杠、1605滚珠丝杆、1604滚珠丝杆、1620滚珠丝杠、1632滚珠丝杠。

CNC数控机床常用的型号:2004滚珠丝杠、2005滚珠丝杆、2006滚珠丝杠、2008滚珠丝杠、2010滚珠丝杠、2020滚珠丝杠、2504滚珠丝杆、2505滚珠丝杆、2506滚珠丝杆、2508滚珠丝杠、2510滚珠丝杆、2525滚珠丝杆。

火花机常用的型号:3204滚珠丝杠、3205滚珠丝杆、3206滚珠丝杠、3208滚珠丝杠、3210滚珠丝杆、3232滚珠丝杠、3220滚珠丝杠。

龙门铣床用的到型号:4005滚珠丝杆、4006滚珠丝杠、4008滚珠丝杆、4010滚珠丝杆、4020滚珠丝杠、4040滚珠丝杠、5005滚珠丝杠。

大型机床用到型号:5010滚珠丝杠、5012滚珠丝杠、5020滚珠丝杆、5050滚珠丝杠、6310滚珠丝杠、6316滚珠丝杠、6320滚珠丝杆、8010滚珠丝杠、8020滚珠丝杠、10020滚珠丝杆。

【滚珠丝杆螺母型号的选择】

螺母的种类滚珠丝杠的螺母,根据钢球的循环方式可分为∶弯管式、循环器式、端盖式。这3种循环方式的特长如下所示。另外,滚珠丝杠不仅可以循环方式分类,也可根据予压方式分类。
【根据钢球循环方式分类】
①弯管式
(SBN、BNF、BNT、BNFN、BIF和BTK型)循环导片式(HBN型)这些型号是最典型的螺母, 通过使用弯管让钢球进行循环。钢球从丝杠轴的沟槽中被掬取进入弯管后,再回到沟槽中,做无限循环运动。
②循环器式
(DK、DKN、DIK、JPF和DIR型)这些型号是最小型的螺母, 通过循环器改变钢球的行进方向,越过丝杠轴外径回到原位,做无限循环运动。
③端盖式∶大导程螺母
(SBK、BLK、WGF、BLW、WTF、CNF 和BLR型)这些型号是最适合高速进给的螺母。钢球利用端盖,从丝杠轴的沟槽中被掬取到螺母的通孔里,通过通孔又回到沟槽中,做无限循环运动。
【根据予压方法分类】
①定位予压方式:
双螺母方式(BNFN、DKN和BLW型)是在2个螺母中间插入调整片施加予压的方式。
②错位预压方式
(SBN、BIF、DIK、SBK和DIR型)与双螺母方式相比体积小,是不使用调整片,而通过改变螺母中间螺纹槽的螺距来施加予压的方式。
③定压予压方式
(JPF型)在螺母的几乎正中间位置,设置一个弹簧结构,通过改变螺母中央螺纹沟槽的螺距来施加予压的方式。
【滚珠丝杆螺母型号的选择】
使用轧制滚珠丝杠,丝杠轴直径20mm、导程40mm及丝杠轴直径30mm、导程60mm的螺母为大导程轧制滚珠
丝杠WTF型,因此可以选择∶
WTF2040-2
(Ca=5.4 kN,C0a=13.6 kN)
WTF2040-3
(Ca=6.6 kN、C0a=17.2 kN)
WTF3060-2
(Ca=11.8 kN、C0a=30.6 kN)
WTF3060-3
(Ca=14.5 kN、C0a=38.9 kN)
