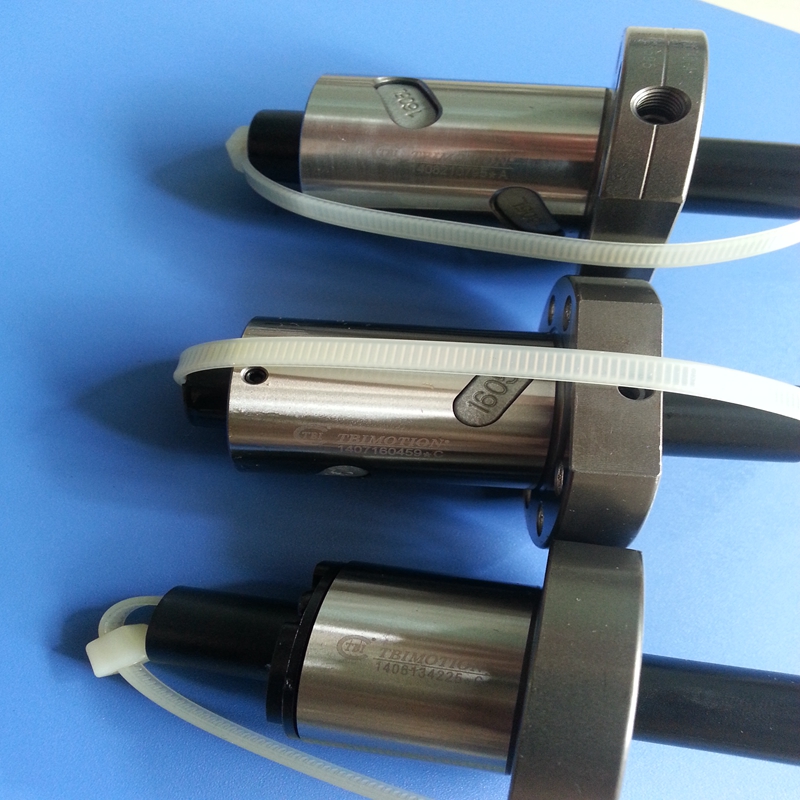

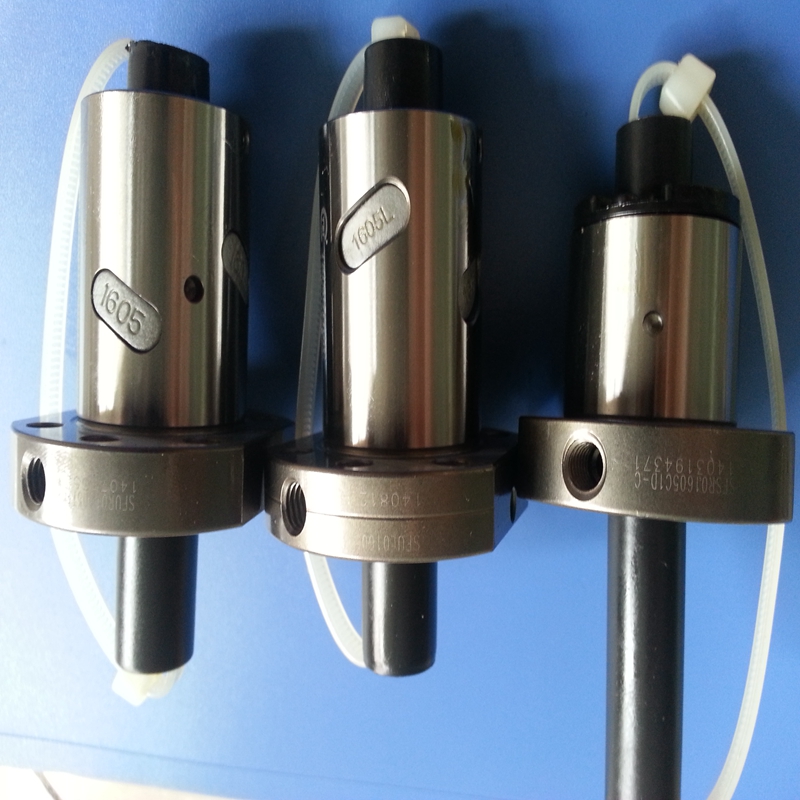

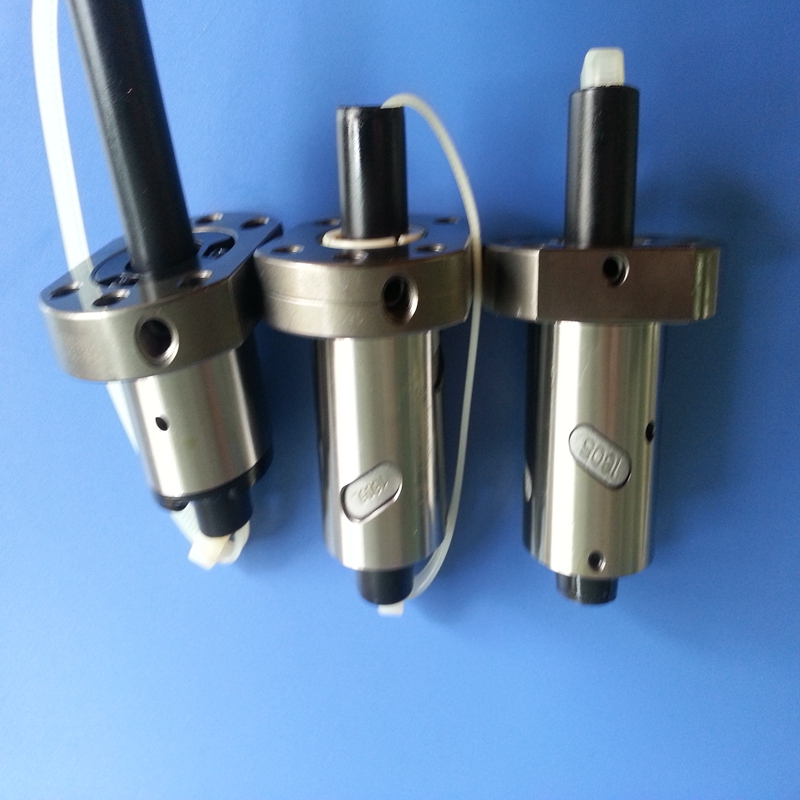

TBI滚珠丝杆SFSR1605 台湾TBI滚珠丝杠

产品品牌:台湾TBI滚珠丝杠
产品介绍:

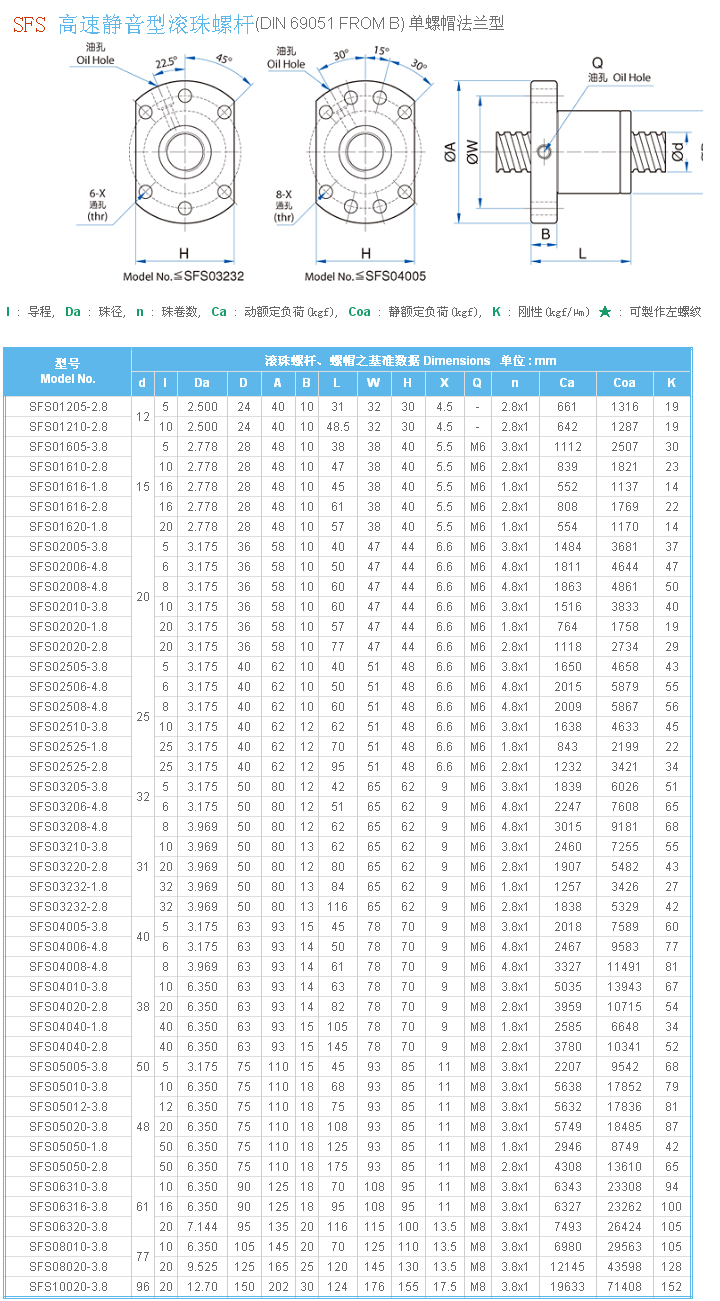

SFS1605滚珠丝杆参数
型号:SFS1605
丝杆外径:15
导程:5
珠径:2.778
螺母外径:28
法兰直径:48
法兰的厚度:10
螺母的长度:38
安装孔之间的距离:38
法兰的宽度:40
珠圈数:2.8×1
动额定负荷:1112
静额定负荷:2507
刚性:30。

【SFS1605滚珠丝杠副维护内容】
①定期检查、调整丝杠螺母副的轴向间隙,保证反向传动精度和轴向刚度。
②定期检查丝杠支承与床身的连接是否松动,支承轴承是否损坏,如有问题及时紧固和更换。
③采用润滑脂的滚珠丝杠,每半年清洗一次丝杠上的旧油脂,更换新油脂。用润滑油润滑的滚珠丝杠每天加油一次。
④避免硬质灰尘和切屑进入丝杠防护罩,防护罩一旦损坏要及时更换。

TBI滚珠丝杆SFS1605,TBI滚珠丝杆SFUR1605,TBI滚珠丝杆SFUL1605,台湾TBI滚珠丝杆系列。

东莞君驰机电设备有限公司(台湾TBI)

本公司主要销售台湾TBI滚珠丝杆系列,日本THK直线导轨,韩国SBC直线导轨,台湾上银品牌直线导轨,KK模组

系列。如有需要,欢迎来电咨询。淘宝,阿里巴巴均有销售。

TBI滚珠丝杆SFSR1605 SFUR1605 SFUL1605,现货供应,原装正品,长期备货。

1605滚珠丝杠特点:

1、与滑动丝杠副相比驱动力矩为1/3

  滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。

  2、高精度的保证

  滚珠丝杆是用高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度·湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。

  3、微进给可能

  滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。

TBI滚珠丝杆运动原理
1、按照国标GB/T17587.3-1998及应用实例,滚珠丝杠(目前已基本取代梯形丝杆,已俗称丝杆)是用来将旋转运动转化为直线运动;或将直线运动转化为旋转运动的执行元件,并具有传动效率高,定位准确等
2、当滚珠丝杠作为主动体时,螺母就会随丝杆的转动角度按照对应规格的导程转化成直线运动,被动工件可以通过螺母座和螺母连接,从而实现对应的直线运动。
全球主要滚珠丝杆生产制造商:台湾AHK滚珠丝杆,台湾璟腾 GTEN 滚珠丝杆,台湾上银 hiwin滚珠丝杆,台湾TBI滚珠丝杆,台湾PMI滚珠丝杆,中国南京工艺滚珠丝杆,汉江滚珠丝杆,韩国SBC滚珠丝杆,德国博世力士乐(原STAR)滚珠丝杆等......

TBI滚珠丝杆类型
  常用的循环方式有两种:外循环和内循环。滚珠在循环过程中有时与丝杠脱离接触的称为外循环;始终与丝杠保持接触的称为内循环。滚珠每一个循环闭路称为列,每个滚珠循环闭路内所含导程数称为圈数。内循环滚珠丝杠副的每个螺母有2列、3列、4列、5列等几种,每列只有一圈;外循环每列有1.5圈、2.5圈和3.5圈等几种。
1)外循环:外循环是滚珠在循环过程结束后通过螺母外表面的螺旋槽或插管返回丝杠螺母间重新进入循环。,外循环滚珠丝杠螺母副按滚珠循环时的返回方式主要有端盖式、插管式和螺旋槽式。常用外循环方式:(a)端盖式;(b)插管式;(c)螺旋槽式(a)所示是端盖式,在螺母上加工一纵向孔,作为滚珠的回程通道,螺母两端的盖板上开有滚珠的回程口,滚珠由此进入回程管,形成循环。(b)所示为插管式,它用弯管作为返回管道,这种结构工艺性好,但是由于管道突出螺母体外,径向尺寸较大。(c)所示为螺旋槽式,它是在螺母外圆上铣出螺旋槽,槽的两端钻出通孔并与螺纹滚道相切,形成返回通道,这种结构比插管式结构径向尺寸小,但制造较复杂。外循环滚珠丝杠外循环结构和制造工艺简单,使用广泛。其缺点是滚道接缝处很难做得平滑,影响滚珠滚道的平稳性。
2)内循环:所示为内循环滚珠丝杠。内循环均采用反向器实现滚珠循环,反向器有两种类型。(a)所示为圆柱凸键反向器,它的圆柱部分嵌入螺母内,端部开有反向槽2。反向槽靠圆柱外圆面及其上端的圆键1定位,以保证对准螺纹滚道方向。所示为扁圆镶块反向器,反向器为一般圆头平键镶块,镶块嵌入螺母的切槽中,其端部开有反向槽3,用镶块的外轮廓定位。两种反向器比较,后者尺寸较小,从而减小了螺母的径向尺寸及缩短了轴向尺寸。但这种反向器的外轮廓和螺母上的切槽尺寸精度要求较高。
