台湾TBI滚珠丝杆SFS02005

产品品牌:台湾TBI滚珠丝杠
产品介绍:
台湾TBI滚珠丝杆SFS02005 ,SFS02005 台湾滚珠丝杆详细信息欢迎您来电咨询!

SFS2005滚珠丝杠

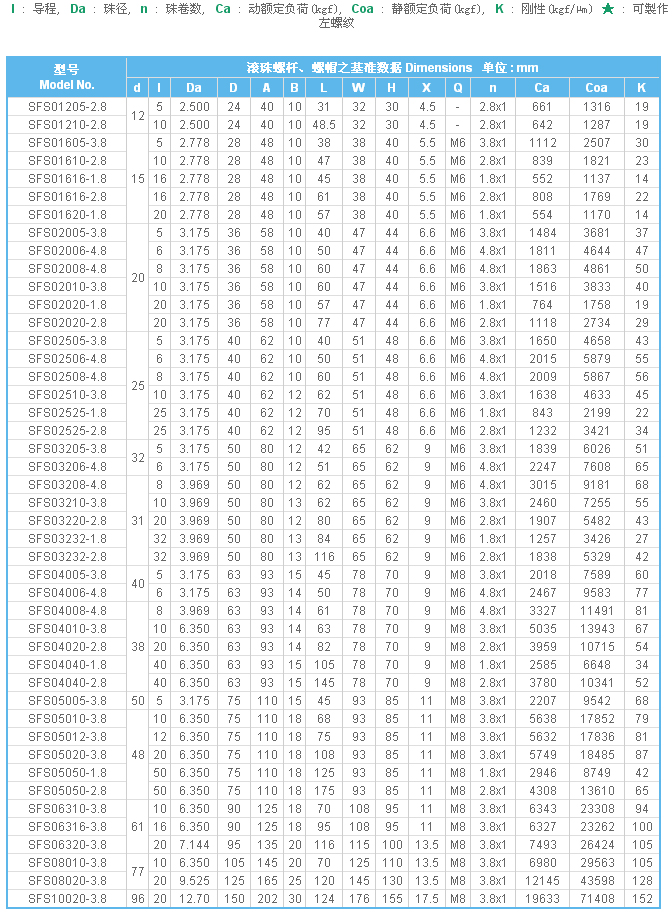

丝杆外径:20、导程:5、珠径:3.175、螺母外径:36、法兰直径:58、法兰的厚度:10、螺母的长度:40、安装孔之间的距离:47、法兰的宽度:44、珠圈数:3.8×1、动额定负荷:1484、静额定负荷:3681、刚性:37。

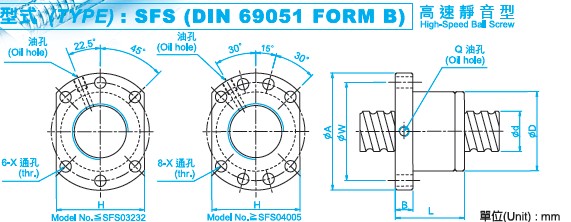

SFS 高速静音型滚珠螺杆(DIN 69051 FROM B) 单螺帽法兰型


TBI滚珠丝杠轴承以多年来所累积制品技术为基础,从材料、热外理、制造、检查至出货,都是以严谨的品保制度来加以管理,因此具有高信赖性。TBI公司是世界知名的大型丝杠制造商;其丝杆最大特点是滚轧丝杆技术领先;质优价廉,大量被使用于雕刻机、绕线机、木工机床、数控机床等设备上;TBI丝杆常规产品上现货;免费提供设计选型和技术咨询!本公司大量低价批发供应台湾全球滚珠TBI滚珠丝杆,品质保障,价格有优势!TBI滚珠丝杆的型号

SFKR0601T3D,SFKR0801T4D,SFKR0802T3D,SFKR0802.5T3D,SFKR01002T3D,SFKR01004T3D,SFKR01202T3D,SFKR01204T3D,SFUR01604T4D,SFUR01605T4D,SFSR01605C1D,SFSR01610B1D,SFSR01620A1D,SFER01616A2D,SFER01616A4D,SFUR02004T4D,SFUR02005T4D,SFSR02010C1D,SFER02020A2D,SFER02020A4D,SFUR02505T4D,SFUR02510T4D,SFER02525A2D,SFER02525A4D,SFUR03205T4D,SFUR03210T4D,SFSR03220B1D,SFER03232A2D,SFER03232A4D,SFUR04005T4D,SFUR04010T4D,SFSR04020B1D,SFER04040A2D,SFER04040A4D,SFUR05005T4D,SFUR05010T4D,SFSR05020C1D,SFER05050A2D,SFER05050A4D,SFUR06310T4D,SFUR06320T4D,SFUR08010T4D,

台湾TBI直线导轨-台湾TBI滚珠丝杆-TBI直线导轨-台湾TBI直线导轨-代理销售-实价实销-现货供应,可以来图纸加工,欢迎来电咨询!
TBI滚珠丝杆的特性
  研磨滚珠丝杠采用了数控中频淬火,以确保硬度层的深度均匀一致,又通过精密螺纹磨床加工,其精度可达P1——P2级。由于选用德国浮动式返向器,特别是钢球在返向过程中跨越滚道(即进入返向器后与滚道非接触),从而保证我司提供的滚珠丝杠副在高速工作状态下噪音大大降低的特性。
我们提供的轧制滚珠丝杠,完全从THOMSON NEFF德国公司进口,特点是螺纹滚道最终硬度为HRc58-62,表面光洁度非常高,滚道齿形均匀一致,中径一致性非常好,特别是材料的纹理与螺纹方向相一致。由于采用数控中频淬火,可保证滚道工作面有效硬化层深度(DOS)为1--2mm,更重要的其误差曲线为线性,通过数控补偿可将其精度提高到P4、P3级甚至到P2级。
珠丝杆是工具机和精密机械上最常使用的传动元件,其主要功能是将旋转运动转换成线性运动,或将扭矩转换成轴向反覆作用力,同时兼具高精度、可逆性和高效率的特点。其有以下几项特征:
1、圆滑的动作性
  滚珠丝杆具有比滑动丝杆更高的效率,所需扭矩只有30%以下。可轻易将直线运动变换为回转运动。滚珠丝杆即使给予预压,亦能维持圆滑的动作特性。
2、无背隙与高刚性
  滚珠丝杆采用哥德式(Gothic arch)满槽形状、轴方向间隙调整至极小亦能轻易转动。
TBI滚珠丝杆的优异耐久性
又于1个或者2个螺帽间做预压调整,予消除轴方向间隙,使其具有可符合使用条件的适当刚性。
3、优异的耐久性
  TBI以积累多年的滚珠丝杆之生产技术为基础,采用严谨的材料籍高度热处理及加工技术,可供给耐久性的制品。
4、 与滑动丝杠副相比驱动力矩为1/3
5、 滚珠丝杆的丝杠轴与丝母之间有很多滚珠在做滚动运动,所以能得到较高的运动效率。与过去的滑动丝杠副相比驱动力矩达到1/3以下,即达到同样运动结果所需的动力为使用滚动丝杠副的1/3。在省电方面很有帮助。
6、 高精度的保证
滚珠丝杆是用日本制造的世界最高水平的机械设备连贯生产出来的,特别是在研削、组装、检查各工序的工厂环境方面,对温度?湿度进行了严格的控制,由于完善的品质管理体制使精度得以充分保证。
7、微进给可能
滚珠丝杆由于是利用滚珠运动,所以启动力矩极小,不会出现滑动运动那样的爬行现象,能保证实现精确的微进给。
8、无侧隙、刚性高
滚珠丝杆可以加预压,由于预压力可使轴向间隙达到负值,进而得到较高的刚性(滚珠丝杠内通过给滚珠加预压力,在实际用于机械装置等时,由于滚珠的斥力可使丝母部的刚性增强)。
9、高速进给可能
滚珠丝杆由于运动效率高、发热小、所以可实现高速进给(运动)。 精度公差:C10,C7,C5,C3,C2,C1--数字越小,精度越高。
TBI滚珠丝杆的优点
——高精度——高硬度——低轴向间隙 ——高可靠性——运转平稳——使用寿命长——噪音低


TBI滚珠丝杆常用型式螺帽
S型螺帽
  此种型式是由滚动于螺杆与螺帽之间的满槽而前进,再经由循环器两端之路径做回流。循环方式类似于
E型螺帽;
  此型之循环器的,会沿着螺纹的方向运行,加上之隔音如防压设计,所以运转时的噪音将被消抵。此外,S型螺帽的安装空间跟其他型螺帽相比较小,所以特别适合高速及轻负荷之设计。
※U.I型螺帽
  此种型式是由沿着内循环循环器满槽,斜斜的越过螺杆牙峰,回来到原点。一般为一卷一次循环.;
  此种型式螺杆至少要有一端完全通牙,适用于螺杆径较小,采用金属循环器;
K型螺帽
  此种螺帽法兰为四孔安装孔,适用于微小型丝杆。循环原理同I型相同,但不同循环时,循环位置皆位于相同角度之键槽上;
E型螺帽


  此种型式是兼具外循环式及内循环式特点,在滚动于螺杆与螺帽之间的满槽而前进,在螺帽的尾端由端盖循环器道引至螺帽本体的回流孔中,一般与外循环相同为多卷一次循环,只是少了外循环管。
