台湾上银直线导轨MGN15CA HIWIN线性滑轨

产品品牌:台湾上银直线导轨
产品介绍:

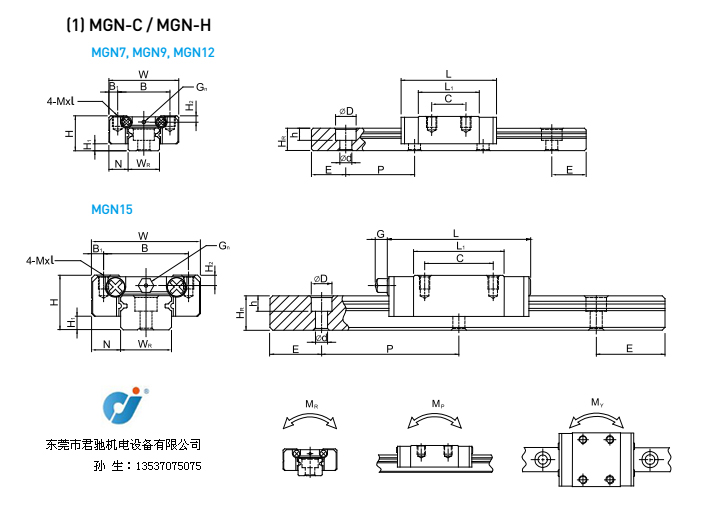

供应台湾上银导轨MGN15CA,台湾上银导轨微型导轨系列。MG直线导轨尺寸表:

上银直线导轨优点及特点:
1.定位精度高
使用直线导轨作为线性导引时,由于直线导轨的摩擦方式为滚动摩擦,不仅摩擦系数降低至滑动导引的1/50,动摩擦力与静摩擦力的差距亦变得很小。因此当床台运行时,不会有打滑的现象发生,可达到μm级的定位精度。
2.磨耗少能长时间维持精度
传统的滑动导引,无可避免的会因油腻逆流作用造成平台运动精度不良,且因运动时润滑不充分,导致运行轨道接触面的磨损,严重影响精度。而滚动导引的磨耗非常小,故机台能长时间维持精度。
3.适用高速运动且大幅降低机台所需驱动马力
由于直线导轨移动时摩擦力非常小,只需较小动力便能让床台运行,尤其是在床台的工作方式为经常性往返运行时,更能明显降低机台电力损耗量。且因其摩擦产生的热较小,可适用于高速运行。
4.可同时承受上下左右方向的负荷
由于直线导轨特殊的束制结构设计,可同时承受上下左右方向的负荷,不像滑动导引在平行接触面方向可承受的侧向负荷较轻,易造成机台运行精度不良。
5.组装容易并具互换性
组装时只要铣削或研磨床台上导轨之装配面,并依建议之步骤将导轨、滑块分别以特定扭力固定于机台上,即能重现加工时的高精密度。传统的滑动导引,则须对运行轨道加以铲花,既费事又费时,且一旦机台精度不良,又必须再铲花一次。直线导轨具有互换性,可分别更换滑块或导轨甚至是直线导轨组,机台即可重新获得高精密度的导引。
6.润滑构造简单
滑动导引若润滑不足,将会造成接触面金属直接摩擦损耗床台,而滑动导引要润滑充足并不容易,需要在床台适当的位置钻孔供油。直线导轨则已在滑块上装置油嘴,可直接以注油打入油脂,亦可换上专用油管接头连接供油油管,以自动供油机润滑。

台湾上银直线导轨滑块各系列型号:

上银滑块HG系列:
1.HGH15CA,HGH20CA,HGH25CA,HGH30CA,HGH35CA,HGH45CA,HGH55CA,HGH65CA
2.HGH20HA,HGH25HA,HGH30HA,HGH35HA,HGH45HA,HGH55HA,HGH65HA
3.HGL15CA,HGL25CA,HGL30CA,HGL35CA,HGL45CA,HGL55CA
4.HGL25HA,HGL30HA,HGL35HA,HGL45HA,HGL55HA
5.HGW15CA,HGW20CA,HGW25CA,HGW30CA,HGW35CA,HGW45CA,HGW55CA,HGW65CA
6.HGW20HA,HGW25HA,HGW30HA,HGW35HA,HGW45HA,HGW55HA,HGW65HA
7.HGW15CB,HGW20CB,HGW25CB,HGW30CB,HGW35CB,HGW45CB,HGW55CB,HGW65CB
8.HGW20HB,HGW25HB,HGW30HB,HGW35HB,HGW45HB,HGW55HB,HGW65HB
9.HGW15CC,HGW20CC,HGW25CC,HGW30CC,HGW35CC,HGW45CC,HGW55CC,HGW65CC
6. HGW20HA HGW25HA HGW30HA HGW35HA HGW45HA HGW55HA HGW65HA 7. HGW15CB HGW20CB HGW25CB HGW30CB HGW35CB HGW45CB HGW55CB HGW65CB10.HGW20HC HGW25HC HGW30HC HGW35HC HGW45HC HGW55HC HGW65HC
10.HGW20HC,HGW25HC,HGW30HC,HGW35HC,HGW45HC,HGW55HC,HGW65HC
上银滑块EG低组装系列:
1.EGH15SA,EGH20SA,EGH25SA,EGH30SA
2.EGH15CA,EGH20CA,EGH25CA,EGH30CA
3.EGW15SA,EGW20SA,EGW25SA,EGW30SA
4.EGW15CA,EGW20CA,EGW25CA,EGW30CA
5.EGW15SB,EGW20SB,EGW25SB,EGW30SB
6.EGW15CB,EGW20CB,EGW25CB,EGW30CB
上银滑块MGN微型系列:MGN普通微小型标准,加长
1. MGN7C MGN9C MGN12C MGN15C
2. MGN7H MGN9H MGN12H MGN15H
上银滑块MGW微型加宽系列:MGW微型加宽标准,加长
1.MGW7C,MGW9C,MGW12C,MGW15C
2.MGW7H,MGW9H,MGW12H,MGW15H
上银滑块RG滚柱式系列:
1.RGH25CA,RGH30CA,RGH35CA,RGH45CA,RGH55CA,RGH65CA
2.RGH25HA,RGH30HA,RGH35HA,RGH45HA,RGH55HA,RGH65HA
3.RGW25CC,RGW30CC,RGW35CC,RGW45CC,RGW55CC,RGW65CC
4.RGW25HC,RGW30HC,RGW35HC,RGW45HC,RGW55HC,RGW65HC

HIWIN上银微型MGW15C直线导轨选用准则:
  1.使用条件设定
  ○应用之设备○行程
  ○内部空进之限制○运行速度、加速度
  ○精度之要求○使用频率
  ○刚性之要求○使用环境
  ○负荷方式○要求寿命年限
  2.台湾上银直线导轨各系列的应用
  ○HG系列:磨床、铣床、车床、钻床、综合加工机、放电加工机、搪床、线切割机、精密量测仪器、木工机器、搬运机器、运送装置。
  ○EG系列:产业自动化机器、半导体机械、雷射雕刻机、包装机器。
  ○MGN/MGW系列:印表机、机器手臂、电子仪器设备、半导体设备。
  3.选用精度等级
  ○C,H,P,SP,UP等级视设备精度要求而定
  4.假定滑块尺寸及数目
  ○依经验选用
  ○负荷状态
  ○若与滚珠螺杆配合使用,则使用之直线导轨规格与螺杆外径相似,如螺杆外径为35mm则选用HG35规格
  5.计算滑块最大负荷
  ○参照负荷计算例计算单个滑块最大等效负荷
  ○确认选用之直线导轨静安全系数应超过静安全系数使用表所列之值
  6.选择预压力
  ○依刚性要求及安装面精度选用
  7.确认刚性
  ○参照刚性表计算变形量提高预压力,加大选用尺寸或滑块数以提高刚性
  8.计算使用寿命
  ○依使用速度、频率计算寿命距离要求依寿命公式计算选定直线导轨之寿命距离
  9.润滑选用
  ○润滑剂选用,依设备需求可选择润滑脂、润滑油或特殊润滑剂润滑定期注入润滑脂或自动供油
  直线导轨选用完成。


东莞上银直线导轨有限公司针对客户发展趋势,主要销售机床用直线导轨系列,其中日本THK导轨,IKO导轨,台湾上银在东莞,常州,江苏,广州备有大量现货,世界知名品牌,大量现货,价格优惠,假一赔十! 东莞上银线性滑轨HIWIN线性滑轨HGH15CA HGH20CA HGH25CA HGH30CA简介: 1. HIWIN HG系列线性滑轨HG系列线性滑轨,为四列式单圆弧牙型接触线性滑轨,同时整合最佳化结构设计之超重负荷精密线性滑轨,比其他同类型之四列式线性滑轨提升30%以上之负荷与刚性能力;东莞上银导轨具备四方向等负载特色,及自动调心功能,可吸收安装面的装配误差,得到高精度的诉求。东莞上银导轨特点: 1, 容许负荷大 2, 所有方向皆具备有高刚 性 3, 润滑构造简单 4, 自动调心能力 5, 具有互换性 2. HIWIN MGN/MGW系列线性滑轨东莞上银导轨MGN系列特性:体积小,轻量化,特别适合小型化设备使用。滑块,滑轨材质提供不锈钢及合金钢两种。不锈钢材质之线性滑轨,包含滑块,滑轨及其它金属配件如钢珠,保持器等,皆使用不锈钢材质。具备防锈特性。采用歌德型四点接触设计,可承受各方向负荷,具备钢性强,精度高特性。有保持器设计,在精度允许下具备互换性。 东莞上银微型导轨MGW系列特性:加宽滑轨之设计大幅提升力矩负荷能力,可单轴使用。歌德型四点接触设计,可承受各种方向之负荷并具备高钢性之特点。滑块装有微小型保持钢丝,取下滑块滚动体也不会脱落。滑轨,滑块及所有金属配件均采用不锈钢材质,具抗腐蚀之特性 3.东莞上银自润式(E1系列)线性滑轨特性:自动给油润滑,无需其他润滑机构,维护保养容易,提高环境清洁度,节省润滑油使用量用途:半导体设备,自动化设备,精密量测仪器 4.东莞上银金属端盖式线性滑轨特性:耐热,耐冷性极佳,使用环境温度可达150°C 用途:焊接机器,半导体设备,玻璃生产设备,热处理设备高温环境.HIWIN 高防尘刮屑线性滑轨特性:抗粉尘,长时间维持良好刮屑能力,安装容易,延长线性滑轨使用寿命! 欢迎广大新老轴承客户,轴承经销商,轴承用户,致电我公司,我公司以最快的服务,最低的价格,最完善的售后保障服务大众!

【贴心的服务】
我们以最好的质量,最优的价格为您提供最完善的服务!顾客的满意是我们服务的宗旨,顾客的信赖是我们永远的追求!
我们将会更加努力进取,争取我们的产品遍部全国各地每个角落。多年来我们凭借良好的质量和信誉,已于几百家客户建立了长期合作的关系。 常年备有大量的现货库存,设有大型现代化立体仓库,优秀的销售团队,专业的进口滚珠丝杆工程师,快捷的物流配送,为客户提供全天候通关配货。
请需要滚珠丝杠的朋友联系:孙 生 联系电话:13537075075。

客服QQ:1827445325(一) 635572465(二)

东莞市君驰机电设备有限公司专业为您提供台湾上银直线导轨MGN15CA HIWIN线性滑轨,如有需要,可直接联系:
龙先生 15820923927 QQ交谈
